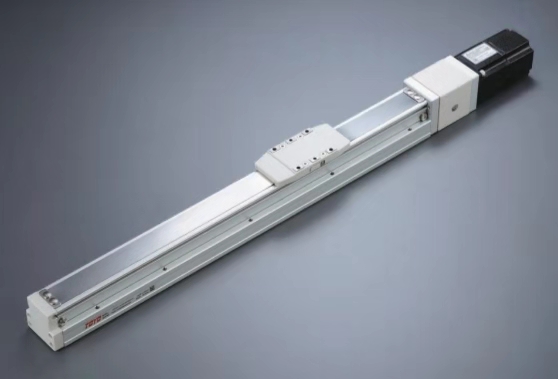

GTH5系列 高鋼性軌道內嵌式滑臺模組/單軸機械

名稱:內嵌式螺桿滑臺
型號:GTH5


GTH5系列 產品特色:

①位置重復精度：±0.005(mm)
②可搬重量 水平使用：25(Kg)
③可搬重量 垂直使用：8(Kg)

GTH5系列 規格特性:
①位置重復精度：±0.005(mm)
②螺桿導程：2/5/10/20(mm)
③速度：100/250/500/1000(mm/s)
④可搬重量 水平使用：30/15/10(kg)
⑤可搬重量 垂直使用：10/5/2.5(kg)
⑥定格推力：854/341/170/85(N)
⑦標準行程：50-800/50間隔

*行程超過600時，會產生螺桿偏擺，此時請將速度調降。
*馬達加、減速設定0.2秒。

軌道內嵌式螺桿滑臺，采用軌道內嵌式，等高度直線度大幅提升，GTH滑臺行程可達1250mm，重復精度可達±0.005mm，且具有免拆上蓋，組裝方便，更強剛性等特點。

• GTH滑臺等高直線度：軌道嵌入于本體研磨，行走等高直線度可達±0.02mm。

• GTH滑臺體積更?。簩挾瓤s小，讓設備安裝所需空間更小。

• GTH滑臺剛性強化：本體與滑座一體成型鋼材，改善原始鋁滑座剛性差的問題。

• GTH滑臺特殊鋼帶設計，不易發塵：特殊鋼帶結構設計，可減少發塵，可用于潔凈室環境。

• GTH滑臺組裝省時方便：不需要拆卸鋼帶，即可由上往下固定或由下往上固定；本體側面增加安裝基準面?？浚槐倔w底部有定位PIN孔。

• 除此之外，內嵌式螺桿滑臺GTH全系列都可外部注油，不要拆蓋具有保養簡單的特點!
























•
